FAF97减速机安装尺寸图

www.rpppdp.cn 格鲁夫机械 2020-02-15 09:44:21  点击：

FAF97减速机系列平行轴-斜齿轮减速电机产品特性

1 高度?？榛杓疲?可以方便地配用各种型式的电动机或采用其它动力输入。同种机型可配用多种功率的电动机。容易实现各机型间组合联接。
2 传动比： 划分细，范围广。组合机型可以形成很大的传动比，即输出极低的转速。
3 安装形式：安装位置不受限制。
4 强度高、体积?。?箱体采用高强度铸铁。齿轮及齿轮轴采用气体渗碳淬火精磨工艺，因而单位体积承载能力高。
5 使用寿命长：在正确选型（包括选用适当的使用系数）和正常使用维护的条件下，减速机（除易损件外）的主要零部件寿命一般不低于20000小时。易损件包括润滑油，油封以及轴承。
6 噪声低：减速机主要零部件都经过精密加工，并通过精心组装和测试，因而减速机噪声较低。
7 效率高：单机型效率不低于95%
8 可承受较大的径向载荷。
9 可承受不大于径向力15%的轴向载荷。
FAF97减速机系列平行轴-斜齿轮减速电机场所条件及结构型式说明
场所条件
本减速电机适合在环境温度-10°C到+40°C条件下运行，海拔高度可达1000米。
可用于正反转。
无行业限制。
在其它条件下使用时请与技术部联系。
结构型式说明
GF系列各轴之间的几何位置都互为平行关系，因而亦称为平行轴系列。由两级或三级齿轮构成，输入功率0.12-200KW, 大输出转矩18000N.m。
1 GF型：底脚安装，输出轴为实心轴。型号规格有GF37…GF157等10种。
2 GFF型：B5法兰安装，输出轴为实心轴。型号规格有GFF37…GFF157等10种。
3 GFA型：轴装式，输出轴为空心轴。型号规格有GFA37…GFA157等10种。
4 GFAF型：B5法兰安装，输出轴为空心轴。型号规格有GFAF37…GFAF157等10种。
5 GF…SZ型：输入轴型，作为上述各种机型的变型品种，即不配电动机而配用输入轴。
6 GFAT型：即在GFA型上增加防转臂等附件后的派生型。通常除弹性套外的其它附件不在标准供货范围内。
7 GF…R型：GF系列和GR系列的组合，可形成很大的传动比。

GFAF97减速机系列机型号表示方法

GF系列机型号表示方法

GF系列机型号表示方法

GF系列机型号表示方法
注：1、输入轴型没有电动机各项内容。
  2、不注明接线盒方向时，则默认为安装形式中的0度位置
  3、对输出轴旋转方向和输入轴旋转方向有特别要求的用户，请与技术部联系，并在订货时用简图或文字说明。

GFAF97减速机系列平行轴-斜齿轮减速电机安装形式图例定义

各种安装形式定义为：
M1-电机水平放置；减速机底部朝下。
M2-电机居下。
M3-电机水平放置；减速机底部朝上。
M4-电机居上。
M5-电机水平放置；当减速机在M1安装位置时，从电机方向看，减速机的左面旋转到下方位置。
M6-电机水平放置；当减速机在M1安装位置时，从电机方向看，减速机的左面旋转到上方位置。

GFAF97减速机安装形式图例

GF37-157安装形式图例

GFA97减速机/GFAF97减速机安装形式图例

GFF/GFAF37-157安装形式图例

GFAT97减速机/GFA97减速机安装形式图例

  GFAT/GFA37-157安装形式图例

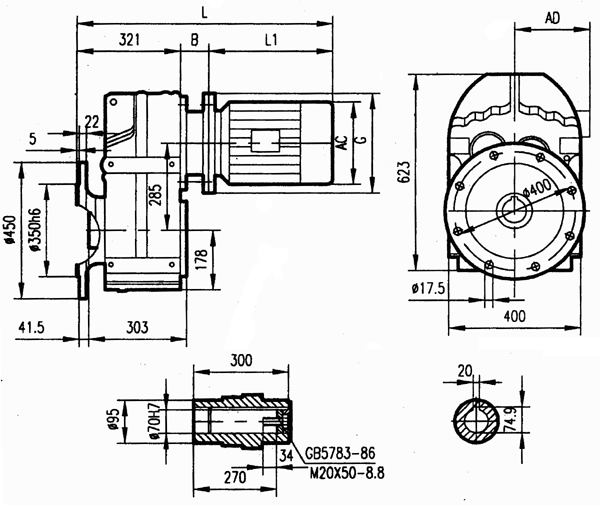

GFAF97减速机安装结构尺寸

GFAF97安装结构尺寸

    法兰联接式（Y2标准电机）



电机机座号
90S
90L
100L
112M
132S
132M
160M
160L
180M
180L
200
AC
195
195
215
240
275
275
330
330
380
380
420
AD
155
155
180
190
210
210
255
255
280
280
305
B
65
65
81.5
81.5
92
92
125
125
125
125
152
G
200
200
250
250
300
300
350
350
350
350
400
L1
270
295
325
340
390
430
505
560
590
630
660
L
656
681
727
742
803
843
951
1006
1036
1076
1133
