KF157减速机安装尺寸图

www.rpppdp.cn 格鲁夫机械 2020-02-15 09:44:21  点击：

KF157减速机系列斜齿轮-弧齿锥齿轮减速电机的产品简介及使用范围

1、高度?？榛杓疲嚎梢苑奖愕嘏溆酶髦中褪降牡缍虿捎闷渌κ淙?。同种机型可配用多种功率的电动机。容易实现各机型间组合联接。
2、传动比：划分细，范围广。组合机型可以形成很大的传动比，即输出极低的转速。
3、安装形式：安装位置不受限制。
4、强度高、体积?。合涮宀捎酶咔慷戎?。齿轮及齿轮轴采用气体渗碳淬火精磨工艺，因而单位体积承载能力高。
5、使用寿命长：在正确选型（包括选用适当的使用系数）和正常使用维护的条件下，减速机（除易损件外）的主要零部件寿命一般不低于20000小时。易损件包括润滑油，油封以及轴承。
6、噪声低：减速机主要零部件都经过精密加工，并通过精心组装和测试，因而减速机噪声较低。
7、效率高：单机型效率不低于95%。
8、可承受较大的径向载荷。
9、可承受不大于径向力15%的轴向载荷。
二、使用范围
本减速电机适合在环境温度-10℃到+40℃条件下运行，海拔高度可达1000米。
可用于正反转。
无行业限制。
在其它条件下使用时请与技术部联系。

KF157减速机系列斜齿轮弧齿锥齿轮减速电机安装形式图例

 各种安装形式定义为：

M1—电机水平放置；减速机底脚朝下。
M2—电机居下。
M3—电机水平放置；减速机底脚朝上。
M4—电机居上。
M5—电机水平放置；当减速机在M1安装位置时，从电机方向看，减速机的左面旋转到下方位置。
M6—电机水平放置；当减速机在M1安装位置时，从电机方向看，减速机的左面旋转到上方位置。
安装形式图例  GK37-157/GKAB47-107

GK系列斜齿轮弧齿锥齿轮减速电机安装形式图例

GK157减速机/GKAB157减速机系列斜齿轮弧齿锥齿轮减速电机安装形式图

GK37-157/GKAB47-107斜齿轮弧齿锥齿轮减速电机安装形式图

GKF157减速机/GKAF157减速机系列斜齿轮弧齿锥齿轮减速电机安装形式图

GKF/GKAF37-157斜齿轮弧齿锥齿轮减速电机安装形式图

GKAT157减速机/GKA157减速机系列斜齿轮弧齿锥齿轮减速电机安装形式图

GKAT/GKA37-157斜齿轮弧齿锥齿轮减速电机安装形式图

GKF157减速机系列斜齿轮弧齿锥齿轮减速电机型号表示法及型号示例

GK系列斜齿轮弧齿锥齿轮减速电机型号表示法及型号示例

GK系列斜齿轮弧齿锥齿轮减速电机型号表示法及型号示例

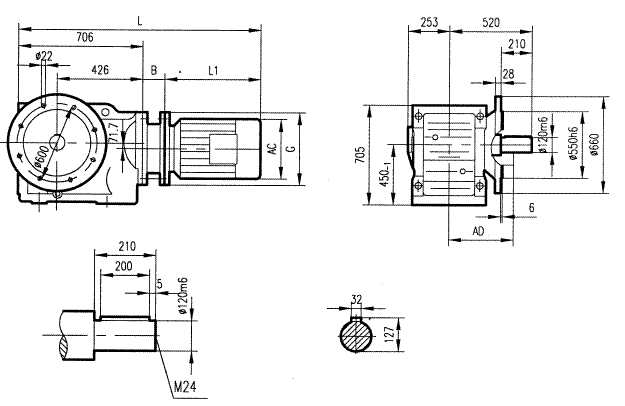

GKF157减速机安装尺寸图/K型斜齿轮弧齿锥齿轮减速电机安装结构图尺寸

GK157型斜齿轮弧齿锥齿轮减速电机安装结构图尺寸

法兰联接式（Y2标准电机）



电机机座号
160M
160L
180
180
200
225
225
250M
280S
280M
315S
315M
AC
330
330
380
380
420
470
470
510
580
580
645
645
AD
255
255
280
280
305
335
335
370
410
410
530
530
B
115
115
115
115
160
170
170
192.5
192.5
192.5
260
260
G
350
350
350
350
400
450
450
550
550
550
660
660
L1
505
560
590
630
660
675
705
770
845
895
1100
1130
L
1235
1290
1320
1360
1435
1460
1490
1577
1652.5
1702.5
1975
2005
