KAF57减速机安装尺寸图

www.rpppdp.cn 格鲁夫机械 2020-02-15 09:44:21  点击：

KAF57减速机系列斜齿轮-弧齿锥齿轮减速电机的产品简介及使用范围

1、高度?？榛杓疲嚎梢苑奖愕嘏溆酶髦中褪降牡缍虿捎闷渌κ淙搿Ｍ只涂膳溆枚嘀止β实牡缍?。容易实现各机型间组合联接。
2、传动比：划分细，范围广。组合机型可以形成很大的传动比，即输出极低的转速。
3、安装形式：安装位置不受限制。
4、强度高、体积?。合涮宀捎酶咔慷戎?。齿轮及齿轮轴采用气体渗碳淬火精磨工艺，因而单位体积承载能力高。
5、使用寿命长：在正确选型（包括选用适当的使用系数）和正常使用维护的条件下，减速机（除易损件外）的主要零部件寿命一般不低于20000小时。易损件包括润滑油，油封以及轴承。
6、噪声低：减速机主要零部件都经过精密加工，并通过精心组装和测试，因而减速机噪声较低。
7、效率高：单机型效率不低于95%。
8、可承受较大的径向载荷。
9、可承受不大于径向力15%的轴向载荷。
二、使用范围
本减速电机适合在环境温度-10℃到+40℃条件下运行，海拔高度可达1000米。
可用于正反转。
无行业限制。
在其它条件下使用时请与技术部联系。

KAF57减速机系列斜齿轮弧齿锥齿轮减速电机安装形式图例

 各种安装形式定义为：

M1—电机水平放置；减速机底脚朝下。
M2—电机居下。
M3—电机水平放置；减速机底脚朝上。
M4—电机居上。
M5—电机水平放置；当减速机在M1安装位置时，从电机方向看，减速机的左面旋转到下方位置。
M6—电机水平放置；当减速机在M1安装位置时，从电机方向看，减速机的左面旋转到上方位置。
安装形式图例  GK37-157/GKAB47-107

GK系列斜齿轮弧齿锥齿轮减速电机安装形式图例

GK57减速机/GKAB57减速机系列斜齿轮弧齿锥齿轮减速电机安装形式图

GK37-157/GKAB47-107斜齿轮弧齿锥齿轮减速电机安装形式图

GKF57减速机/GKAF57减速机系列斜齿轮弧齿锥齿轮减速电机安装形式图

GKF/GKAF37-157斜齿轮弧齿锥齿轮减速电机安装形式图

GKAT57减速机/GKA57减速机系列斜齿轮弧齿锥齿轮减速电机安装形式图

GKAT/GKA37-157斜齿轮弧齿锥齿轮减速电机安装形式图

GKAF57减速机系列斜齿轮弧齿锥齿轮减速电机型号表示法及型号示例

GK系列斜齿轮弧齿锥齿轮减速电机型号表示法及型号示例

GK系列斜齿轮弧齿锥齿轮减速电机型号表示法及型号示例

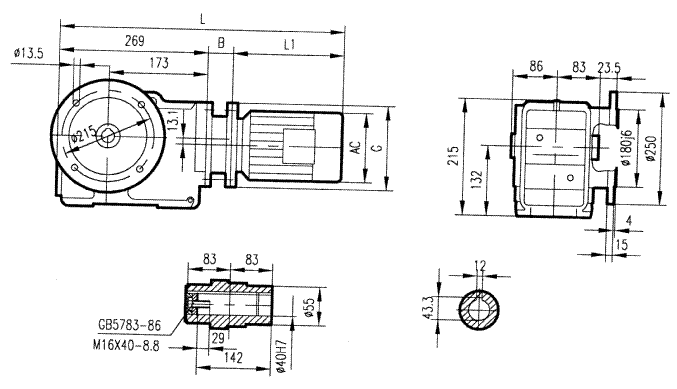

GKAF57减速机安装尺寸图/K型斜齿轮弧齿锥齿轮减速电机安装结构图尺寸

GKAF57型斜齿轮弧齿锥齿轮减速电机安装结构图尺寸

法兰联接式（Y2标准电机）



电机机座号
63
71
80
90S
90L
100L
112M


AC
130
145
175
195
195
215
240


AD
70
80
145
155
155
180
190


B
44.5
50
69
69
69
81
81


G
140
160
200
200
200
250
250


L1
207
225
255
270
295
325
340


L
520.5
544
593
608
633
675
690


注:机座100L,112M超过底座.
