多面安装圆弧圆柱蜗杆减速机输出轴轴端许用负荷

www.rpppdp.cn 格鲁夫机械 2015-04-20 14:33:53 点击：

减速器输出轴轴端许用负荷取决于蜗轮轴的转速及额定扭矩。按下式计算：

F_R=f_L·R:F_A=f_L·A。

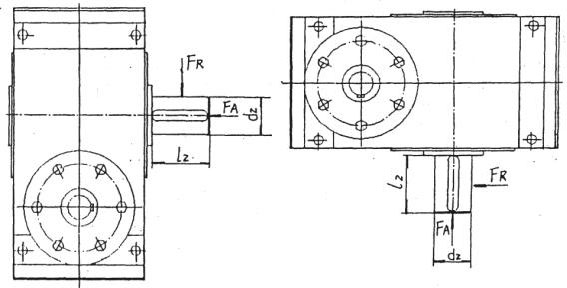

其中：F_R—输出轴轴端径向许用负荷，见图1中的a；

F_A—输出轴轴端轴向许用负荷，见图1中的b；

f_L—速度系数，其值应负荷表1的规定；

R—径向载荷系数，其值见表2；

A—轴向载荷系数，其值见表2。

表1 速度系数fL

n₂(r/min)	F_L	n₂(r/min)	F_L	n₂(r/min)	F_L
6.3 8 10 12.5 16 20	1.00 0.95 0.90 0.85 0.80 0.75	25 31.5 40 50 63 80	0.70 0.66 0.62 0.58 0.54 0.50	100 125 160 200 250 315	0.47 0.44 0.41 0.38 0.35 0.32

注：当蜗轮轴转速n₂为表中两个数中间值时，应用插值法计算。

表2 径向、轴向载荷系数

中心距a（mm）
63		80		100		125		140		160
T2(N·m)	A或R(N)	T2(N·m)	A或R(N)	T2(N·m)	A或R(N)	T2(N·m)	A或R(N)	T2(N·m)	A或R(N)	T2(N·m)	A或R(N)
180 200 224 250 280 315 — —	5300 5300 5200 5100 5000 4800 — —	280 315 355 400 450 500 — —	6600 6600 6500 6400 6300 6100 — —	400 450 500 560 630 710 800 —	7800 7800 7700 7500 7300 7000 6700 —	800 900 1000 1120 1250 1400 1600 1800	10600 10600 10500 10400 10300 10200 10000 9800	1120 1250 1400 1600 1800 2000 2240 —	12000 12000 11900 11700 11500 11200 10900 —	1400 1600 1800 2000 2240 2500 2800 3150	14100 14100 14000 13800 13600 13300 13000 12500

续表2 径向、轴向载荷系数

中心距a（mm）
180		200		225		250		280		315
T2(N·m)	A或R(N)	T2(N·m)	A或R(N)	T2(N·m)	A或R(N)	T2(N·m)	A或R(N)	T2(N·m)	A或R(N)	T2(N·m)	A或R(N)
2000 2240 2500 2800 3150 3550 4000 —	16000 16000 15700 15400 15100 14700 14200 —	2500 2800 3150 3550 4000 4500 5000 —	18200 18200 18000 17700 17400 17000 16600 —	3150 3550 4000 4500 5000 5600 6300 7100 — —	20800 20300 20600 20300 20000 19500 190000 18500 — —	4500 5000 5600 6300 7100 8000 9000 10000 — —	24000 24000 23800 23500 23000 22500 22000 21300 — —	5600 6300 7100 8000 9000 10000 11200 12500 — —	25600 26500 26300 26000 25700 25400 25000 24600 — —	8000 9000 10000 11200 12500 14000 16000 18000 — —	29500 29100 29200 28800 28300 27800 27200 26500 — —

注：①当扭矩值T2在表中两个数之间时，用插值法计算A、R值。

②当扭矩值T2小于表中小值时，按小值计算。

③减速器应尽量不附加轴端负荷，如必须承受轴端负荷应尽量选用同规格的加强型轴承。
