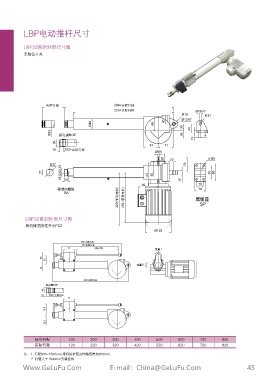

LBP电动推杆尺寸

LBP32系列外形尺寸图
无限位开关

实际行程 339+实际行程 实际行程 299+实际行程
273+实际行程 ?12H7 253+实际行程 ?12H7
R18 R17 R18 R17
?12H7 40 ?12H7
40
?48 66 ?48 66
30 40 30 40
?32 35 8 ?32 销孔端ROE 35 8
10 10
34
67 71 67 71
18 302+实际行程
?9j6 ?9j6
20 20 4-?9 20 20 4-?9
?32 73 ?32 73
M12X1.75 M12X1.75
27 112 50 62 80 27 112 50 62 80
18
99 17 32 18 99 17 32
320(制动电机) 264(普通电机) 尾销座 320(制动电机) 264(普通电机) 尾销座
标准内螺纹 50 标准内螺纹 50
BA BA
SP
SP

LBP32系列外形尺寸图
附机械式限位开关FCE
?122 ?122

183+实际行程
96+实际行程
77 实际行程 位置Ⅰ
86 30
66
位置Ⅱ
40

299+实际行程
销孔端ROE
34
18 322+实际行程
77

78.5

25.5

标准行程 100 200 300 400 500 600 700 800
实际行程 120 220 320 420 520 620 720 820

注: 1. 行程800-1500mm,推杆的护管及伸缩管增加200mm
2. 行程大于1500mm另请咨询
